(초보전기 - 전압의 이해) 기기에 맞는 사이즈의 건전지가 없다면?

노래가 나오는 장난감이 갑자기 벙어리가 됐다.

아무래도 건전지가 떨어진 모양이다.

아기가 이 장난감이 있어야 잠을 잘 자는지라 얼른 건전지를 교체해주려고 뚜껑을 열었다.



그런데...

...젠장 잊고 있었다. C타입 건전지였지...



이 건전지는 잘 팔지도 않는데.. 대형마트는 차 타고 30분 거리이고..

그런데 전압이 같은 다른 건전지로 어떻게든 해결되지 않으려나?

이론으로는 당연한 일인데 실제로 겪어볼 기회가 없었다.



전압 : 단위 전하가 한 지점에서 다른 지점으로 이동하는데 필요한 에너지

라고 하는데 나는 전압 전류 원리에 대해서 헷갈려하는 후배들에게 늘 전기=물이라고 생각하라고 말해줬다.

(전기와 물이 같은 원리라는 뜻이 아니라 그렇게 생각하면 이해가 아주 쉽다는 말)



전기	의미	물로 생각한다면
전압	전기적 위치에너지	수압(물의 위치에너지)
전류	어느 단면을 통과하는 전기량	물의 양, 즉 유량
저항	전류의 흐름을 방해하는 작용	물의 흐름을 방해하는 요소(댐)







회로도



위와 같은 회로도를 해석하고자 한다면

옴의 법칙(Ohm's law)에 따르면 V(전압)=I(전류) × R(저항)이니까

각각의 저항에 걸리는 전압과 전류는 다음과 같이 된다.



회로도 해석





V=IR이라는 공식은 당연히 외워야 하는 기초지만

결국 물의 세기가 세면 물이 많이 흐르는 것이고

댐이 높을수록 그 댐이 받는 물의 압력이 커지는 것이다.

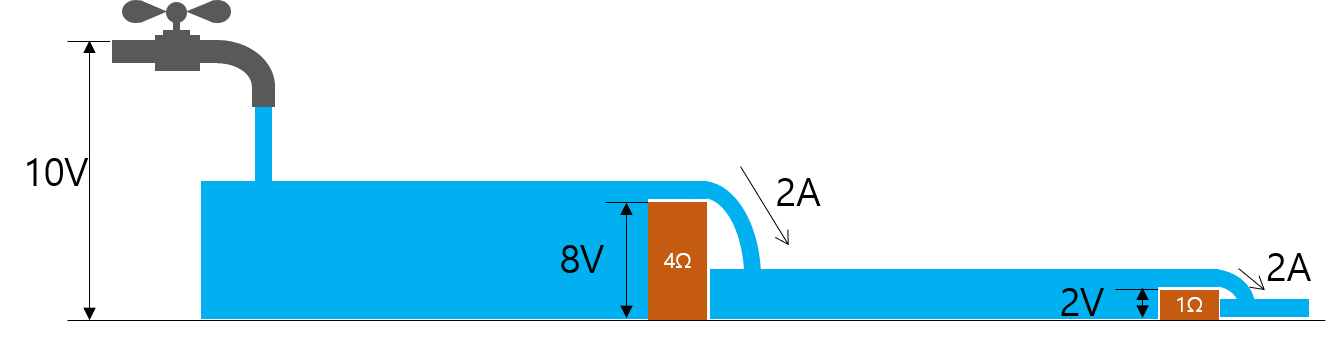

물로 표현한다면 이런 느낌..?



어떻게든 필요한 전압을 제공했을 때 비교적 단순한 기기라면 작동할 수 있다는 소리.

다만 건전지가 달라지면 그 용량도 다를 테니 작동할 수 있는 시간이 줄어들 수 있겠다.

그렇지만 당장 이 장난감이 돌아가야 하니 그건 나중에 생각할 일이고.



반응형

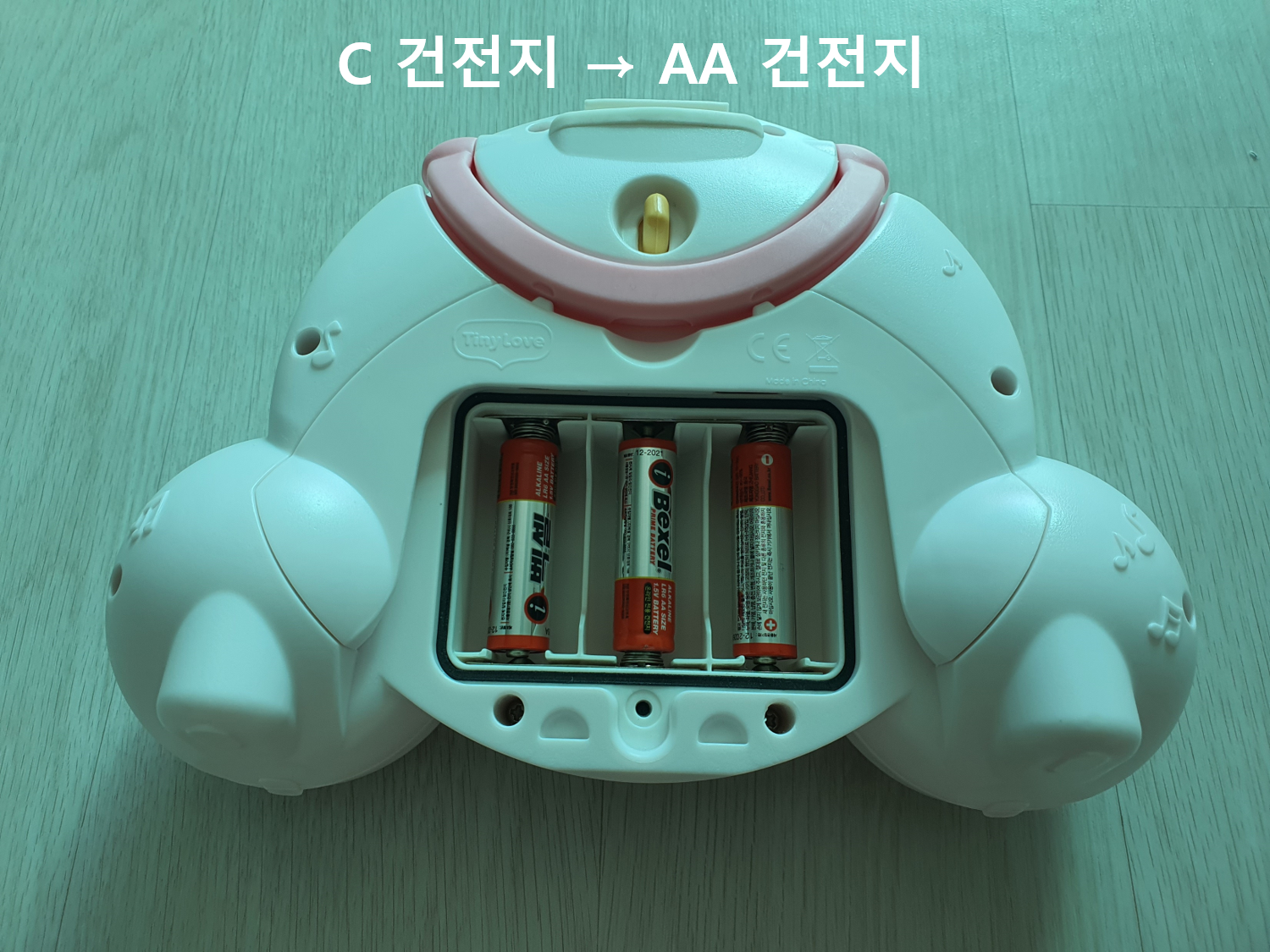

AA 건전지가 C 건전지보다 살짝 더 길어서 끼우기 힘들다.





잘 작동한다.





C타입 건전지와 AA타입 건전지의 전압이 1.5V로 동일해서 다행히 잘 작동하는 것을 확인했다.

건전지 높이도 비슷해서 잘 맞춰주기만 하면 급한 대로 대체재로 사용 가능하다.

그렇다면 AAA타입 건전지도 1.5V인데 어떨까?

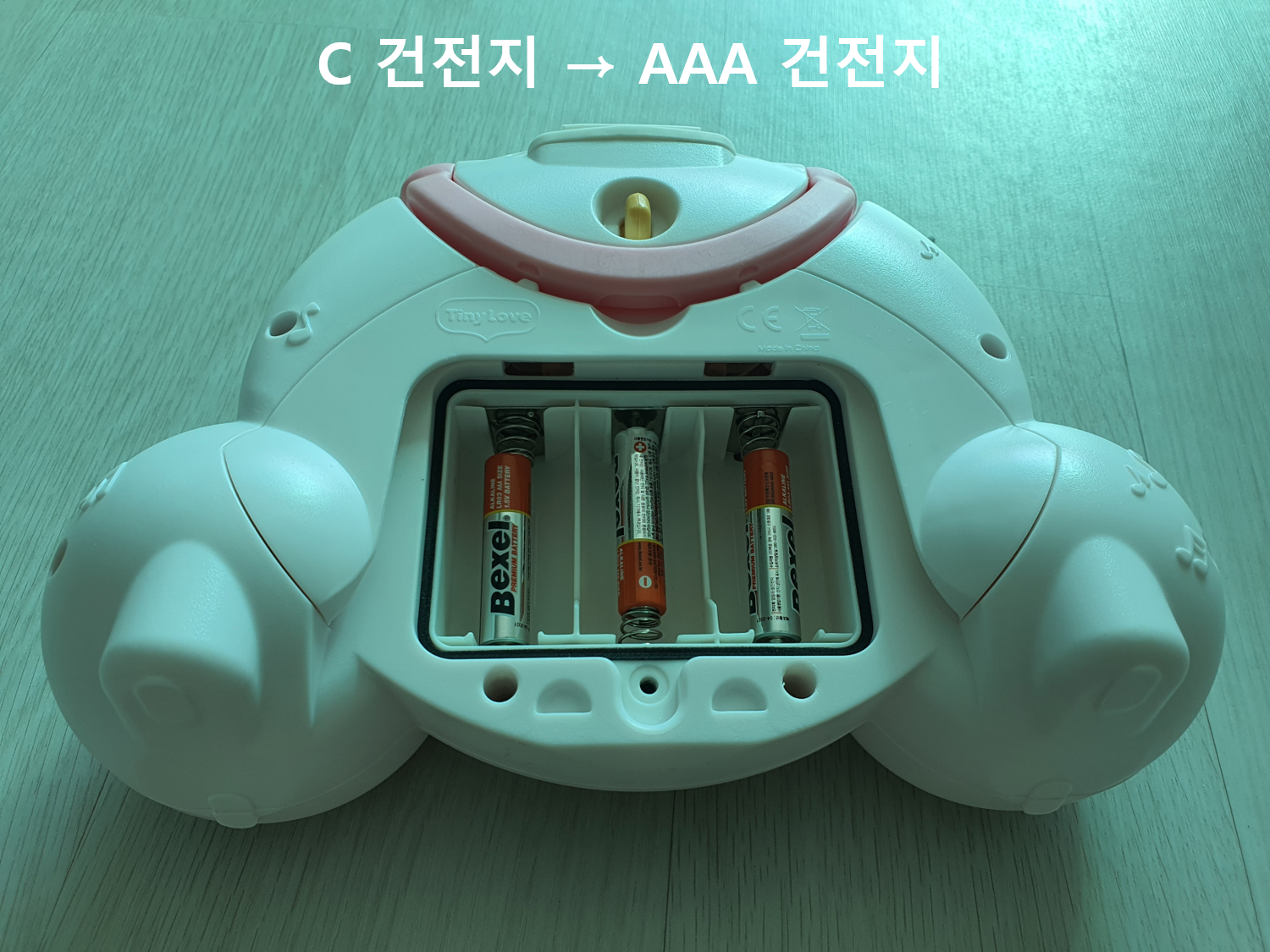

AAA 건전지는 얇아서 -극을 잘 맞춰야한다.



작동하는데는 문제 없다.



잘 돌아간다.

일단 임시방편으로 해놓고 나중에 마트 갈 일 있을 때 건전지를 종류별로 좀 구매해놔야겠다.
